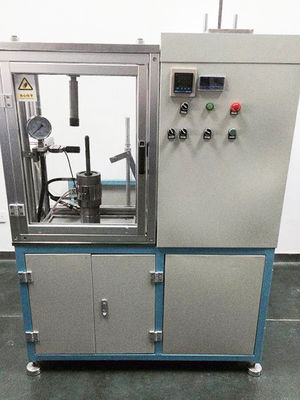

Thử nghiệm thổi máy Piston chống va đập với tải trọng bên 4,6-5,6kn

Máy kiểm tra cú sốc Piston Blow - Off với tải trọng bên 4,6-5,6KN Hoạt động dễ dàng

Mục đích của bài kiểm tra này:

để xác định ma sát cho pít-tông có dải PTFE khi thêm các trọng lượng khác nhau.Thử nghiệm được thực hiện với một lực bên không đổi tác dụng lên

pít-tông trong quá trình áp suất tích tụ trên pít-tông.Tự động lấy ma sát trung bình sau khi thử nghiệm năm chu kỳ.

Phương pháp kiểm tra:

1. Đặt ống nghiệm vào dầu giảm xóc để đảm bảo dầu trong ID của ống.

2. Cố định pít-tông vào cần pít-tông

3. Đặt cần piston và ống nghiệm vào xi lanh làm việc

4. Bật nguồn và điều chỉnh sang chế độ tự động

5. Mở phần mềm, thiết lập các thông số sau:

Tốc độ: 1mm / s

Khoảng cách: 60mm

Chu kỳ: 5

6. Nhấp vào nút chuyển động luân phiên để kiểm tra các thiết bị cố định của máy.Để xác nhận mức độ ma sát là đúng và dầu phân phối tốt trong ID

7. Không thêm trọng lượng để xác nhận đồ đạc ở vị trí ban đầu và làm cho dữ liệu bằng không.

8. Nhấn nút của chuyển động xen kẽ, piston sẽ chuyển động với hành trình ± 30mm với 5 chu kỳ.

9. Thêm các trọng lượng 7,5Kg, 15Kg, 22,5Kg, 45Kg, làm tương tự như bước trên, ghi lại số liệu và đường cong.

10. Dừng thử nghiệm, hạ tạ xuống và tắt nguồn.

Một số hình ảnh trong quá trình thử nghiệm:

BƯỚC 1: lắp piston vào cần piston phù hợp, chú ý rằng OD phía trên phải ở phía dưới.

BƯỚC 2: đưa từ từ toàn bộ thanh piston vào ống

BƯỚC 3: đặt toàn bộ ống vào vỏ làm kín ở phía dưới

BƯỚC 4: lắp đặt vỏ cố định và nắp niêm phong

ĐIỀU KIỆN KIỂM TRA:

Lợi thế cạnh tranh:

1.Có thể kiểm tra kết quả dải PTFE

2. hoạt động dễ dàng

3.Máy thiết kế theo nhà máy giảm xóc lớn trên thế giới

4.Có thể kiểm tra ma sát và kiểm tra xả hơi trong cùng một máy kiểm tra

5.Có thể nhận được các đường cong sau khi thử nghiệm

Ứng dụng:

Tất cả các piston dải PTFE với kích thước khác nhau có kích thước từ 20mm đến 45mm
