Nguồn gốc: | ZHE JIANG, CHINA |
Hàng hiệu: | XIAYI |
Chứng nhận: | ISO9001:2008 |
Số mô hình: | XYJD-CM02A |
Số lượng đặt hàng tối thiểu: | 1 tập |
---|---|
Giá bán: | NEGOTIATION |
chi tiết đóng gói: | Gói xuất khẩu tiêu chuẩn với hộp gỗ |
Thời gian giao hàng: | 2 tháng |
Điều khoản thanh toán: | L/C, T/T |
Khả năng cung cấp: | 1 SET PER 2 THÁNG |
Máy loại: | Thử nghiệm | THÀNH PHẦN CHÍNH: | Xi lanh, motor, PLC |
---|---|---|---|
Kích thước: | 1050mm × 1050mm × 1750mm | Mức điện áp: | 220V |
Tần số định mức: | 60Hz | Tất cả quyền lực: | 300W |
Áp suất khí nén: | 0.5 ~ 0.8MPa | Công nghệ: | OEM |
Điểm nổi bật: | automatic banding machine,automatic grooving machine |

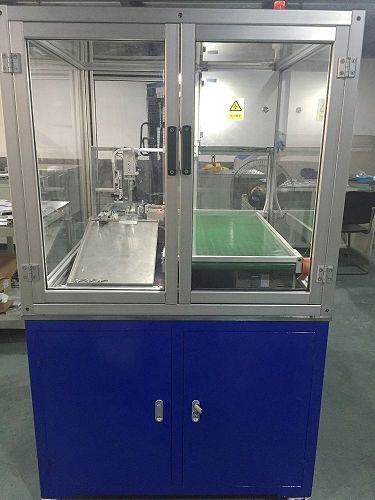

Máy tự động flaring và cắt được sử dụng để có được piston piston PTFE hoàn hảo như nhu cầu
Các thông số kỹ thuật
Mục | Các thông số kỹ thuật |
Tên may moc | Máy tự động cắt và cắt |
Loại máy | TỰ ĐỘNG |
Kích thước (LxWxH) | 1050mm × 1050mm × 1750mm |
Điện áp định mức | 220V |
Tần số định mức | 60Hz |
Tổng công suất | 300w |
Áp suất khí nén | 0.5 ~ 0.8MPa |
Cách cài đặt và gỡ lỗi
1. Phong trào và sửa chữa máy
Xác nhận nơi đặt máy, di chuyển và đặt nhẹ. Đặt máy trên mặt phẳng mà không có rung động.
Hỗ trợ chân tăng khi điều chỉnh chiều kim đồng hồ, khi hỗ trợ chân cao hơn bánh xe, bánh xe rơi xuống mặt đất, máy có thể di chuyển. Khi máy ở vị trí thích hợp, ngược lại, điều chỉnh ngược tay trái để giảm chân đỡ. Khi bánh xe cao hơn chân hỗ trợ, sau đó chân là trên mặt đất để sửa chữa máy.
2. Lắp đặt điện
Bảng điều khiển điện ở phía trước của máy, cài đặt phích cắm dưới đây, sử dụng 220V và 60Hz, lưu ý rằng máy nên kết nối mặt đất.
Đầu nối hút không khí nằm ở mặt bên của máy, xem hình ảnh dưới đây, áp suất không khí là 0,65 ~ 1MPa.
Pneumatic FRL và van điện từ ở phía sau máy, xem hình dưới đây. Điều chỉnh áp suất khí nén FRL lên 0.65 ~ 1MPa, điều chỉnh áp suất của van giảm lưu lượng khí được sử dụng để làm sạch chất thải đến 0.1 ~ 0.15MPa. Năm van điện từ nối các thành phần khí nén, từ trái sang phải làm giảm van sử dụng để làm sạch chất thải, xi lanh nạp, xi lanh cắt, nén xi lanh, xi măng.
Đảm bảo lắp đặt ngay trước khi sử dụng máy, kiểm tra thành phần khí nén bị hỏng hay không, phần kết nối bị lỏng hoặc không.
3. Kiểm tra máy
Kiểm tra và điều chỉnh thiết bị định vị và tâm vị trí của vị trí trục chính để đảm bảo sự phù hợp với sự trợ giúp của chỉ số quay số từ.
Điều chỉnh hướng trục X và trục Y cho con dao đốt, xem hình dưới đây. Điều chỉnh con dao flaring đến vị trí thích hợp bằng cách kiểm tra piston.
Micromet được sử dụng để điều chỉnh trục X của con dao nhọn : điều chỉnh trục X của con dao flaring đến vị trí thích hợp, sau đó khóa chốt khóa thanh trượt để sửa trục X của con dao flaring.
Nút khoá trượt : xoay theo chiều kim đồng hồ để khóa khóa trượt và ngược chiều kim đồng hồ để tháo.
Micromet được sử dụng để điều chỉnh trục Y của con dao nhọn : điều chỉnh trục Y của dao flaring đến vị trí thích hợp. Micromet này có núm khóa riêng, điều chỉnh đúng vị trí, sau đó xoay theo chiều kim đồng hồ để khóa núm, để chỉnh vị trí chiều cao khi bật.
Điều chỉnh hướng trục X và trục Y để cắt dao, xem hình dưới đây. Điều chỉnh dao cắt đến đúng vị trí bằng cách kiểm tra piston.
Micromet được sử dụng để điều chỉnh trục X của dao cắt : điều chỉnh trục X của dao cắt đến vị trí thích hợp, micromet này có núm khóa riêng, điều chỉnh đúng vị trí, sau đó xoay theo chiều kim đồng hồ để khóa núm, để chỉnh vị trí trục X khi cắt .
Nút khóa trượt : xoay theo chiều kim đồng hồ để khóa thanh trượt khóa lên và xuống chuyển động và ngược lại để xoay.
Micromet được sử dụng để điều chỉnh trục Y của dao cắt : điều chỉnh trục Y của dao cắt đến vị trí thích hợp, sau đó khóa núm khóa trượt để chỉnh vị trí chiều cao khi cắt.
Nhịp nhàng piston.
Lợi thế cạnh tranh:
1.Có thể gia tăng độ cao và OD đối với piston piston PTFE
2. Vận hành dễ dàng
3.Máy móc có thể điều chỉnh và thiết kế lại theo yêu cầu của khách hàng
4. Có hiệu quả cao
5.Độ đồng đều tốt
Ứng dụng:
Tất cả các piston PTFE dải có kích thước khác nhau từ 20mm đến 45mm
Buổi trình diển tranh ảnh
